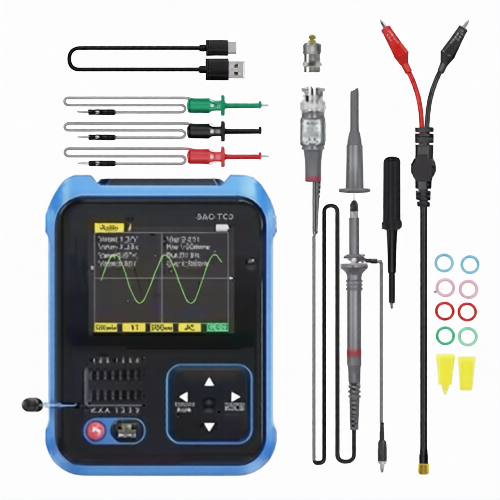

Osciloscopul digital 3-în-1 FNIRSI DSO-TC3 este un aparat foarte versatil și puternic, care combină funcțiile unui osciloscop digital, ale unui tester de componente electronice și ale unui generator de semnal. Acest aparat este alegerea ideală pentru tehnicienii profesioniști și amatori care au nevoie de un dispozitiv compact, dar în același timp puternic și polivalent pentru diagnosticarea și analiza circuitelor electronice.
FNIRSI DSO-TC3 integrează ingenios osciloscopul digital, testerul de componente electronice, generatorul de semnale funcționale și alte funcții într-un singur dispozitiv. Este echipat cu un ecran color TFT mare de 2,4" de tip dot-matrix. Datorită dimensiunilor sale miniaturale și a bateriei integrate cu o durată de funcționare de până la 4 ore la o singură încărcare, este un ajutor excelent nu doar pentru laboratoare, ateliere casnice sau școli, ci va fi utilizat și de lucrătorii de pe teren, de exemplu, pentru reparații la sediul clientului.
Osciloscop
Osciloscopul portabil DSO-TC3 are o rată de eșantionare în timp real de 10MS/s și o lățime de bandă de 500kHz. Cu o funcție completă de declanșare (Single, Normal, Automatic), acesta poate fi utilizat atât pentru semnale analogice periodice, cât si pentru semnale digitale aperiodice. În plus, este echipat cu un program AUTO eficient, cu un singur buton. Astfel, forma de undă măsurată poate fi afișată fără setări complicate.
Tester de tranzistori
Testerul de tranzistori DSO-TC3 poate identifica și măsura automat diverși tranzistori, inclusiv tranzistori NPN și PNP, tranzistori cu efect de câmp cu canal N și canal P, tranzistori cu efect de câmp cu joncțiune (JFET), diode, diode duble, tiristoare, precum și rezistoare, inductoare, condensatoare și alte componente. Testerul este echipat și cu detectarea automată a definiției pinilor.
Testerul de tranzistori DSO-TC3 este deosebit de potrivit pentru împerecherea rapidă a tranzistorilor și identificarea componentelor mixte pentru montare pe suprafață (SMD). Modul „Mos Test poate testa diferite tipuri de tranzistori și poate identifica tipul dispozitivului, polaritatea pinilor, hFE, tensiunea de comutare, capacitatea de joncțiune, poate testa capacitatea, rezistența, componentele inductive etc.
Generator de semnal
Generatorul de semnal funcțional DDS încorporat, cu 6 tipuri de funcții standard și posibilitatea de setare a frecvenței între 1Hz și 100 kHz, oferă o flexibilitate excelentă pentru simularea diverselor semnale.
Parametri tehnici:
- Tip: FNIRSI DSO-TC3
- Ecran: 2,4" TFT color
- Alimentare: baterie litiu reîncărcabilă
- Capacitatea bateriei: 1500 mAh
- Timp de funcționare: 4 ore
- Tensiune de încărcare: 5V, conector USB-C
- Rată de eșantionare în timp real: 10MSa/s
- Lățime de bandă analogică: 500 kHz
- Rezistență de intrare: 1M
- Mod de cuplare: AC/DC
- Interval tensiune de testare: 400V
- Sensibilitate verticală (x1): 10mV-10V
- Interval bază de timp orizontală: 1us-10s
- Mod de declanșare: Auto / Normal / Single
- Tip declanșator: Front crescător / Front descrescător
- Înghețare formă de undă: Da
- Măsurare automată: Da
- Diode: cădere de tensiune directă mai mică de 4,5V
- Diodă stabilizatoare (Zener): 0,01~4,5V
- MOSFET: JFET IGBT MOSFET
- SCR: Tensiune de pornire mai mică de 5V, curent de declanșare poartă mai mic de 6mA
- Condensator: 5pF~100mF
- Rezistor: 0,01~50M
- Inductor: 10uH~1000mH
- Baterie: 0,1~4,5V
- Tensiune de intrare: 0~40V
- Decodare telecomandă infraroșu: cod protocol infraroșu NEC
- Undă triunghiulară: 1–10 kHz/0–3,3 V/50 %
- Undă sinusoidală: 1–10 kHz/0–3,3 V/50 %
- Undă pătrată: 1–100 kHz/3,3 V/50 %
- Undă pulsatorie: 1–100 kHz/3,3 V/0–100 %
- Amplitudine: 1–10 kHz/0–3,3 V/0–100 %
- DC: 0-3,3V
- Dimensiuni: 79 x 103 x 31 mm
